Ciśnienie robocze: | 6000 do 20 000 psi | moc: | Hydrauliczne / ręczne / kółko ręczne |
---|---|---|---|
Zakończ połączenie: | RYS 1502 (F * M) / RYS 2202 (F * M) | Materiał: | Stop |
Ciśnienie robocze: | Ciśnienie atmosferyczne | Wielkość portu: | 1 "–4" |
Stosowanie: | Oilfield Wellhead | Standard: | API 6A |
High Light: | Zawór wtyczkowy głowicy studni naftowej,hydrauliczny zawór wtyczkowy głowicy studni,zawór korkowy odporny na korozję |

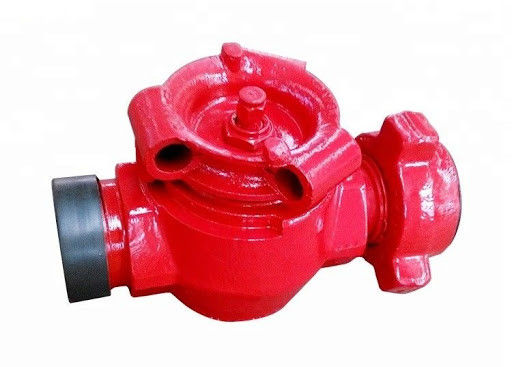

Kompaktowy zawór wtyczkowy pola naftowego dla Wellhead
Przegląd produktów
Zawór czopowy serii U jest nieodzowną ważną częścią używaną do łączenia kolektora wysokociśnieniowego, który może zapewnić niezawodną obsługę w zastosowaniach takich jak cementowanie, szczelinowanie, zakwaszanie, zabijanie studni i kontrola piasku.Mają udokumentowane doświadczenie w zakresie doskonałej obsługi w terenie.Dzięki zwartej konstrukcji i niskiemu momentowi obrotowemu można go łatwo konserwować i szybko otwierać.Dostępne ciśnienie robocze wynosi do 15000 psi.Dostępne są wszystkie modele usług standardowych i kwaśnych.
Sprawdź, czy pozycja zaworu jest zgodna z oznaczeniem i obróć nasadkę korka o 90 stopni, aby zobaczyć, czy zawór czopowy można swobodnie obsługiwać.
Charakterystyka struktury zaworu wtyczkowego TR Wellhead
Parametry techniczne zaworu wtyczkowego Wellhead
Nie m. Rozmiar |
Koniec Połączenie |
CWP psi (bar) |
P / N | Waga funty (kg) |
Operator /Uruchamiacz |
Wymiar (w.) | Usługa | |||
---|---|---|---|---|---|---|---|---|---|---|
ZA | b | do | re | |||||||
1 "x 1" | RYS 1502 (FxM) | 15 000 (l, 034) |
3902075913 | 41 (18, 6) | podręcznik | 7.43 | 2.4 | 2.74 | 10,59 | Standard |
1 "x 1" | RYS 1502 (FxM) | 15 000 (1034) |
3902076390 | 76 (34, 5) | Hydrauliczny | 15.83 | 2.4 | 2.74 | 10,59 | Standard |
1 "x 2" | RYS 1502 (FxM) | 15 000 (l, 034) |
3900000567 | 56 (25, 3) | podręcznik | 7.9 | 2.4 | 3.76 | 10,59 | Standard |
1 "x 2" | RYS 1502 (FxM) | 15 000 (1034) |
3902076300 | 87 (39, 4) | Hydrauliczny | 16.3 | 2.4 | 2.74 | 10,59 | Standard |
1 "x 2" | RYS 1502 (FxM) | 15 000 (1034) |
3902076982 | 99 (44, 8) | Hydrauliczny | 19,55 | 1,75 | 3.76 | 10,59 | Standard |
&Podręcznik | ||||||||||
1 "x 2" | RYS 1502 (FxM) | 10 000 (690) |
3902075601 | 51 (23, 1) | podręcznik | 8.11 | 1,75 | 3.76 | 10,57 | Kwaśny |
1 "x 2" | FIG2002 (FxM) | 20000 (1.379) |
3902075469 | 66 (29, 9) | podręcznik | 7.06 | 2.4 | 3.74 | 13.02 | Standard |
1 (1/2 "x 1 (1/2 " |
RYS 1502 (FxM) | 15 000 (1034) |
3902075945 | 103 (46, 8) | podręcznik | 8.28 | 2.63 | 3.58 | 13,88 | Standard |
2 "x 2" | RYS 1502 (FxM) | 15 000 (1034) |
3900000037 | 105 (47, 6) | podręcznik | 8,93 | 3.44 | 3.76 | 13.9 | Standard |
2 "x 2" | RYS 1502 (FxM) | 15 000 (1034) |
3902076298 | 160 (72, 4) | Hydrauliczny | 19.31 | 3.44 | 3.76 | 13.9 | Standard |
2 "x 2" | RYS 1502 (FxM) | 15 000 (1034) |
3902076983 | 156 (70, 6) | Hydrauliczny | 21.34 | 3.44 | 3.76 | 13.9 | Standard |
&Podręcznik | ||||||||||
2 "x 2" | RYS 1502 (FxM) | 10 000 (690) |
3902075275 | 96 (43, 5) | podręcznik | 8.48 | 2.69 | 3.76 | 13.9 | Kwaśny |
2 "x 2" | FIG2002 (FxM) | 20000 (1.379) |
3900000508 | 114 (51, 7) | podręcznik | 9.09 | 3.44 | 3.74 | 15.2 | Standard |
2 "x 2" | FIG2202 (FxM) | 15 000 (1034) |
3902075602 | 104 (47, 1) | podręcznik | 8.03 | 2.68 | 3.74 | 15.26 | Kwaśny |
3 "x 3" | RYS 1502 (FxM) | 15 000 (1034) |
3902064227 | 236 (107) | podręcznik | 12.8 | 4,96 | 4.44 | 17 | Standard |
3 "x 3" | RYS 1502 (FxM) | 15 000 (1034) |
3900000034 | 313 (142) | Koło ręczne | 24,54 | 4,96 | 4.44 | 17 | Standard |
3 "x 3" | RYS 1502 (FxM) | 10 000 (690) |
3902075603 | 254 (115) | podręcznik | 14.48 | 5 | 4.44 | 15.69 | Kwaśny |
3 "x 3" | FIG2002 (FxM) | 20000 (1.379) |
3900000391 | 613 (278) | podręcznik | 19,65 | 6.66 | 5.93 | 22.13 | Standard |
3 "x 3" | FIG2002 (FxM) | 20000 (1.379) |
3902076022 | 683 (310) | Koło ręczne | 32,69 | 6.66 | 5.93 | 22.13 | Standard |
3 "x 3" | FIG2002 (FxM) | 20000 (1.379) |
3902075865 | 745 (338) | Hydrauliczny | 29.13 | 6.66 | 5.93 | 22.13 | Standard |
3 "x 3" | FIG2202 (FxM) | 15 000 (1034) |
3902076111 | 683 (310) | Koło ręczne | 32,69 | 6.66 | 5.93 | 22.13 | Kwaśny |
4 "x 4" | FIG1502 (FxM) | 15 000 (1034) |
3902065696 | 701 (318) | podręcznik | 21.3 | 7.28 | 5.93 | 22,84 | Standard |
4 "x 4" | FIG1502 (FxM) | 15 000 (1034) |
3902076569 | 717 (325) | Koło ręczne | 26,88 | 7.28 | 5.93 | 22,84 | Standard |
