Szczegóły Produktu:
Zapłata:
|
| Średnica nominalna: | 7 1/16 "- 29 1/2" | Nacisk: | 2000 ~ 15000 psi |
|---|---|---|---|
| Materiał: | Stal węglowa | Standard: | API 6A |
| Podanie: | Oilfield Wellhead | Pakiet: | Drewniana skrzynka |
| Podkreślić: | Wiercenie szpuli obudowy studni,szpula obudowy studni 15000 psi,szpula obudowy pola naftowego |
||

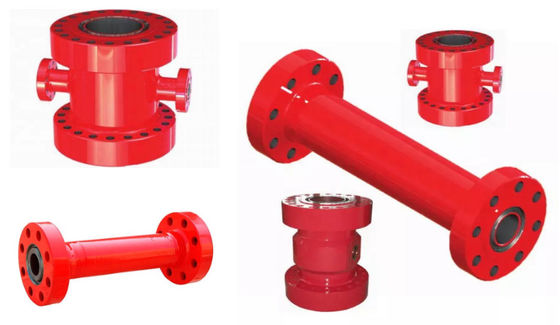

Wysokowydajna szpula do wiercenia, szpula obudowy Wellhead
Wprowadzenie produktów
Szpula z osłoną ma prostą misę z odsadzeniem pod kątem 45 °, która zapobiega uszkodzeniu obszarów uszczelnienia przez narzędzia wiertnicze i zapobiega problemom z klinowaniem się korka testowego i osłony misy podczas stosowania ciśnienia.Nasze szpule osłonowe są zwykle wyposażone w wyloty gwintowane i kolcowane, a także mogą być produkowane na zamówienie.Mogą być używane do pojedynczych uzupełnień i modeli podwójnych uzupełnień.

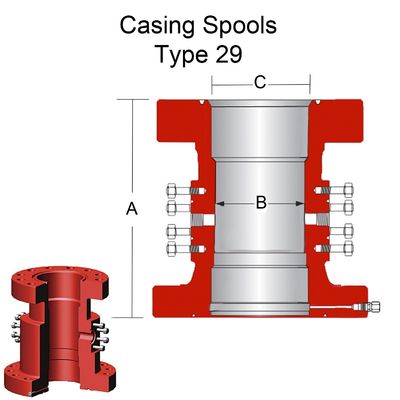

Casing Spool wykorzystuje prosty otwór oparty na tej samej niezawodnej konstrukcji co C-22, z wyjątkiem tego, że miska jest o 2 cale głębsza, co pozwala na akceptację wieszaka na karkas C-29 o minimalnym ugięciu.Umożliwia to zawieszenie obudowy przy ekstremalnych obciążeniach w porównaniu z profilem C-22.C-29 Szpule obudowy są zwykle wyposażone w wyloty z kolcami, a wyloty gwintowane są dostępne na życzenie.Przygotowanie dna może obejmować uszczelnienie PE lub dodatkowe uszczelnienia tulei X.Uszczelnienia HPE do studni szczelinowych o wysokiej wydajności są dostępne na życzenie.
Zalety konstrukcyjne naszej szpuli do wiercenia w obudowie / rurach
Parametry techniczne szpuli wiertniczej obudowy
| Model szpuli wiertarki | JD-FS18-35 | JD-FS18-70 | JD-FS18-105 | JD-FS28-35 | JD-FS28-70 | JD-FS28-105 |
| Średnica nominalna (mm) | Φ185 | Φ185 | 180 | 280 | Φ280 | 280 |
| Ciśnienie robocze (MPa) | 35 | 70 | 105 | 35 | 70 | 105 |
| Intensywne ciśnienie (MPa) | 70 | 105 | 105 | 70 | 105 | 105 |
| Średnica obejścia (mm) | Φ103 | Φ103 / Φ78 | Φ103 / Φ78 | Φ103 | Φ103 / Φ78 | Φ103 / Φ78 |
| Kołnierz łączący górny i dolny | API, 6B 1835 R46 | API 6BX 1870 BX156 | API 6BX 18-105 BX156 | API, 6B 1835 R46 | API 6BX18-105 BX156 | API 6BX18-105 BX156 |
| Kołnierz boczny | API, 6B 103-35 R39 | API 6BX 103-70 BX155 (Φ103) | API 6BX 103-105 × 155 (Φ103) | API, 6B 103-35 R39 | API 6BX 103-105 × 155 (Φ103) | API 6BX103-105 × 155 (Φ103) |
| Czas uszczelnienia (S) | / | API 6BX 7870 BX154 (Φ78) | API 6BX 78-105 × 154 (Φ78) | / | API 6BX 78-105 × 154 (Φ78) | API 6BX78-105 × 154 (Φ78) |
| Stosowana temperatura (ºC) | -29 ~ + 121 | -29 ~ + 121 | -29 ~ + 121 | -29 ~ + 121 | -29 ~ + 121 | -29 ~ + 121 |
|
Ogólny wymiar (Dł. × szer. × wys.) (Mm) |
680 × 395 × 584 |
830 × 480 × 600 | 880 × 505 × 700 |
950 × 585 × 650 |
950 × 655 × 650 | 1050 × 812 × 800 |
| waga (kg) | 620 | 600 | 900 | 850 | 800 | 1800 |
| Model szpuli wiertarki | JD-FS35-21 | JD-FS35-35 | JD-FS35-70 | JD-FS35-105 | JD-FS53-21 | JD-FS54-14 |
| Średnica nominalna (mm) | Φ346 | Φ346 | Φ346 | Φ346 | Φ530 | Φ540 |
| Ciśnienie robocze (MPa) | 21 | 35 | 70 | 105 | 21 | 14 |
| Intensywne ciśnienie (MPa) | / | 70 | 105 | 105 | / | / |
| Średnica obejścia (mm) | / | Φ103 |
Φ103 Φ78 |
Φ103 Φ78 |
/ | / |
| Kołnierz łączący górny i dolny | / | API, 6B1835 R46 | API 6BX 18-105 BX156 | API 6BX 18-105 BX156 | / | / |
| Kołnierz boczny | / | API, 6B103-35 R39 | API 6BX 103-105 × 155 (Φ103) | API 6BX 103-105 × 155 (Φ103) | / | / |
| Czas uszczelnienia (S) | / | / | API 6BX 78-105 × 154 (Φ78) | API 6BX 78-105 × 154 (Φ78) | / | / |
| Stosowana temperatura (ºC) | -29 ~ + 121 | -29 ~ + 121 | -29 ~ + 121 | -29 ~ + 121 | -29 ~ + 121 | -29 ~ + 121 |
|
Ogólny wymiar (Dł. × szer. × wys.) (Mm) |
950 × 610 × 600 |
1100 × 672 × 650 |
1100 × 768 × 650 |
1390 × 880 × 1000 |
1250 × 812 × 800 |
1250 × 812 × 800 |
| waga (kg) | 1,050 | 1100 | 1,280 | 2,100 | / | / |
Xi'an Tianrui Petroleum Machinery Equipment Co., Ltd. specjalizuje się w produkcji wszystkich rozmiarów i ciśnień stosowanych w zastosowaniach na polach naftowych.Tak wiele urządzeń zostało zastosowanych na wielu polach naftowych na całym świecie.Możemy również zaprojektować konfigurowalne idealne złącza zapewniające niezawodne i spójne działanie w ich systemie produkcyjnym.
Obecnie firma utworzyła ponad 50 serii i ponad 100 specyfikacji produktów, które były szeroko stosowane na wszystkich polach naftowych w Chinach i zostały wywiezione do Europy, Ameryki, Azji Południowo-Wschodniej, Bliskiego Wschodu, Azji Środkowej i północ.Afryka i inne regiony.
Przewagi konkurencyjne
1. Oferujemy produkty wysokiej jakości w konkurencyjnej cenie.
2. Najkrótszy czas dostawy.
3. Elastyczne warunki płatności.
4. Terminowa obsługa posprzedażna.
5. Większość naszego sprzętu można wymienić na międzynarodowe marki.
6. Nasze produkty są eksportowane do Argentyny, Egiptu, USA, Australii, Rumunii, Pakistanu, Dubaju, Abu Zabi, Iranu, Indii, Indonezji, Wietnamu, Malezji i wielu innych krajów.
